1. หลักการทำงาน
สายการผลิตชุบโลหะด้วยไฟฟ้าแบบโครงสร้างเสาจะสร้างชั้นเคลือบที่สม่ำเสมอบนพื้นผิวโลหะผ่านกระบวนการอิเล็กโทรไลซิส กระบวนการหลักคือ: การใช้แรงดันไฟฟ้าระหว่างขั้วบวกและขั้วลบเพื่อสะสมไอออนโลหะในสารละลายชุบโลหะด้วยไฟฟ้าบนพื้นผิวของขั้วลบ (ชิ้นงาน) เพื่อสร้างชั้นเคลือบป้องกันหรือใช้งานได้ ซึ่งช่วยเพิ่มความทนทานต่อการกัดกร่อน ความทนทานต่อการสึกหรอ และความสวยงามของชิ้นงาน
2. การกำหนดค่าหลัก
1. ระบบควบคุมใช้ตัวควบคุม PLC ที่ตั้งโปรแกรมได้ (เช่น แบรนด์ Mitsubishi และ Omron ในญี่ปุ่น) เพื่อให้ได้การควบคุมอัตโนมัติ/กึ่งอัตโนมัติเต็มรูปแบบ รองรับการสลับโฟลว์กระบวนการหลายชุด และมีฟังก์ชันเตือนข้อผิดพลาดและการติดตามหน่วยความจำพารามิเตอร์
2. อุปกรณ์เสริม ตัวกรองความแม่นยำสูง (เพื่อให้แน่ใจว่าสารละลายชุบมีความสะอาด) แหล่งจ่ายไฟแบบเรียงกระแส (เอาต์พุตกระแสไฟที่เสถียร) ระบบควบคุมอุณหภูมิคงที่ (เพื่อรักษาอุณหภูมิของสารละลายชุบ) และอุปกรณ์บำบัดก๊าซไอเสีย (ข้อกำหนดด้านการปกป้องสิ่งแวดล้อม)
3. ระบบส่งกำลัง มอเตอร์ควบคุมความเร็วแบบปรับความถี่ขับเคลื่อนเครนให้ทำงาน ร่วมกับสวิตช์เหนี่ยวนำแม่เหล็กหรือสวิตช์โฟโตอิเล็กทริกเพื่อให้ได้ตำแหน่งที่แม่นยำ ลดเสียงรบกวนในการทำงานและการสึกหรอทางกล
3. สาขาการใช้งาน
ชิ้นส่วนยานยนต์: เช่น การบำบัดเคลือบป้องกันการกัดกร่อนของชิ้นส่วนเครื่องยนต์และตัวยึด ส่วนประกอบอิเล็กทรอนิกส์: ปรับปรุงการนำไฟฟ้าและประสิทธิภาพการป้องกันพื้นผิว
ชิ้นงานขนาดใหญ่: เช่น ชิ้นส่วนโครงสร้างโลหะและข้อกำหนดกระบวนการเคลือบหนาสำหรับอุปกรณ์อุตสาหกรรม
4. คุณสมบัติของประสิทธิภาพ
1. มีประสิทธิภาพและยืดหยุ่นรองรับการสลับโหมดแมนนวล/อัตโนมัติ สามารถปรับประเภทการชุบ ความหนาของชั้นเคลือบ และโฟลว์กระบวนการได้อย่างรวดเร็ว และปรับให้เข้ากับความต้องการในการผลิตหลายชนิดและชุดเล็ก
2. เสถียรและเชื่อถือได้โครงสร้างโครงสร้างเสามีความแข็งแกร่งสูง ระบบยกทำงานได้อย่างราบรื่น และความสม่ำเสมอของชั้นเคลือบสามารถเข้าถึง COV≤5%
3. ประหยัดพลังงานและรักษาสิ่งแวดล้อมใช้การออกแบบถังปิดและระบบบำบัดก๊าซไอเสียเพื่อลดการระเหยของสารละลายชุบและการปล่อยน้ำเสีย ซึ่งสอดคล้องกับมาตรฐานการปกป้องสิ่งแวดล้อม
5. ตัวอย่างพารามิเตอร์ทางเทคนิค
| พารามิเตอร์ | คำอธิบาย |
| ขนาดชิ้นงานสูงสุด | ขึ้นอยู่กับการออกแบบถัง สามารถเข้าถึงได้หลายเมตร |
| ความสม่ำเสมอของชั้นเคลือบ | COV≤5%, CR≤±12% |
| ความเร็วในการทำงาน | การแปลงความถี่ที่ปรับได้ (0.5-5m/min) |
| ความแม่นยำในการควบคุม | ±1mm ข้อผิดพลาดในการวางตำแหน่ง |

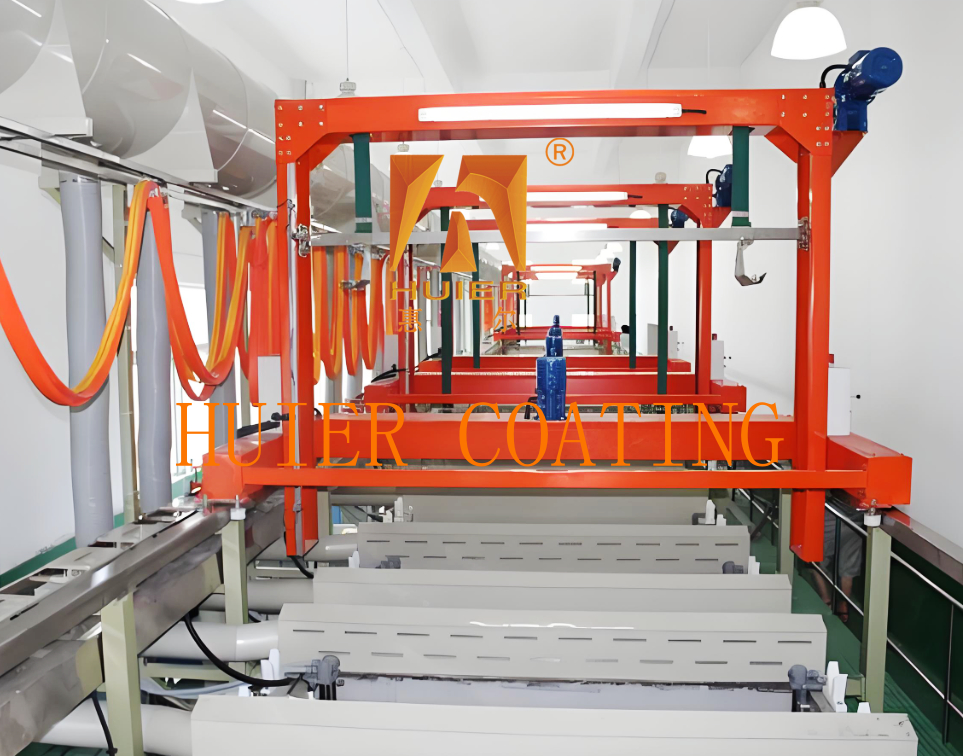

1. โครงโครงสร้างเสา
ใช้โครงสร้างโครงสร้างเสาแบบคอลัมน์ และตัวเครื่องหลักทำจากสแตนเลสหรือแผ่น PP ซึ่งมีความแข็งแกร่งสูงและทนทานต่อการกัดกร่อน และสามารถปรับให้เข้ากับถังชุบและชิ้นงานที่มีขนาดแตกต่างกันได้
การออกแบบถังชุบแบ่งออกเป็นถังลึกหรือถังตื้น ตัวถังช่วยเพิ่มเสถียรภาพด้วยการเสริมสร้างโครงสร้างเพื่อตอบสนองความต้องการในการชุบโลหะด้วยไฟฟ้าของชิ้นงานที่มีความหนาแน่นสูงและมีเส้นผ่านศูนย์กลางเล็ก
2. ระบบยก
อุปกรณ์เครน: ติดตั้งเครนโครงสร้างเสาหรือตะขอเกี่ยวแบบยกไฟฟ้า ตำแหน่งที่แม่นยำทำได้ผ่านการส่งกำลังแบบเฟืองและแร็ค และบางรุ่นรองรับการทำงานด้วยรีโมทคอนโทรลแบบมือถือ
อุปกรณ์ระบายน้ำ: เครนติดตั้งฟังก์ชันระบายน้ำเพื่อลดปริมาณสารละลายชุบที่นำออกไปและลดความเสี่ยงของการปนเปื้อนข้าม
3. การจัดวางถังชุบ
ถังชุบถูกจัดเรียงแบบขนานในแนวเส้นตรงหรือรูปตัว U ตามข้อกำหนดของกระบวนการ รวมถึงถังชุบ ถังทำความสะอาด ถังเปิดใช้งาน ฯลฯ และถังเชื่อมต่อกันด้วยระบบลำเลียง
สายการผลิตบางสายติดตั้งมอเตอร์สั่น อุปกรณ์เป่าลม หรือระบบทำความร้อน/ทำความเย็นเพื่อปรับปรุงความสม่ำเสมอของสารละลายชุบและคุณภาพการชุบโลหะด้วยไฟฟ้า
4. ระบบส่งกำลังและตำแหน่ง
โหมดไดรฟ์: ใช้มอเตอร์แปลงความถี่หรือมอเตอร์ลดเบรก ซึ่งรองรับการปรับความเร็วหลายระดับ เสียงรบกวนในการทำงานต่ำ และทนทานต่อการสึกหรอสูง
เทคโนโลยีการวางตำแหน่ง: ความแม่นยำในการวางตำแหน่ง ±1 มม. ทำได้ผ่านสวิตช์เหนี่ยวนำแม่เหล็ก สวิตช์โฟโตอิเล็กทริก หรือรีโมทคอนโทรลอินฟราเรด เพื่อให้มั่นใจถึงเสถียรภาพในการยก
5. ระบบควบคุม
แกนหลักใช้ตัวควบคุม PLC ที่ตั้งโปรแกรมได้ (เช่น แบรนด์ Mitsubishi และ Omron) ซึ่งรองรับการสลับโหมดอัตโนมัติเต็มรูปแบบ/กึ่งอัตโนมัติ/แมนนวล และสามารถตั้งโปรแกรมการทำงานได้หลายรายการผ่านหน้าจอสัมผัส
ฟังก์ชันเตือนข้อผิดพลาดและการติดตามหน่วยความจำพารามิเตอร์ในตัว การตรวจสอบพารามิเตอร์หลักแบบเรียลไทม์ เช่น กระแสไฟชุบ อุณหภูมิ และเวลา
6. อุปกรณ์เสริม
ระบบกรอง: ตัวกรองความแม่นยำสูงรักษาสารละลายชุบให้สะอาดและลดผลกระทบของสิ่งเจือปนต่อชั้นชุบ
แหล่งจ่ายไฟแบบเรียงกระแส: แหล่งจ่ายไฟแบบพัลส์คู่หรือแหล่งจ่ายไฟ DC เพื่อให้แน่ใจว่าเอาต์พุตกระแสไฟเสถียร เหมาะสำหรับประเภทการชุบที่แตกต่างกัน เช่น การชุบสังกะสีและการชุบนิกเกิล
อุปกรณ์ป้องกันสิ่งแวดล้อม: บางรุ่นติดตั้งระบบบำบัดก๊าซไอเสียหรือการออกแบบถังปิดเพื่อลดการปล่อย VOC
ตัวอย่างไดอะแกรมโครงสร้าง
โครงโครงสร้างเสา → ระบบยก → กลุ่มถังชุบ → ตำแหน่งการส่งกำลัง → ระบบควบคุม
↑ ↓
อุปกรณ์เสริม (การกรอง, แหล่งจ่ายไฟ, การควบคุมอุณหภูมิ)
1. ประสิทธิภาพด้านต้นทุนสูง: อิงตามตำแหน่งผลิตภัณฑ์และกลยุทธ์การพัฒนาของลูกค้า และมีราคาที่ไม่แพงเป็นพื้นฐาน เราจึงได้ประสิทธิภาพด้านต้นทุนที่ดีที่สุด
2. แนวคิดการออกแบบอุปกรณ์ที่ทันสมัยและพิถีพิถัน พร้อมด้วยอุปกรณ์อุตสาหกรรมอัตโนมัติสูง แสดงให้เห็นถึงภาพลักษณ์ขององค์กรที่ทันสมัยและก้าวหน้า
3. มีการปรับตัวสูง ตอบสนองความต้องการในการผลิตในปัจจุบันและสำรองพื้นที่สำหรับการพัฒนา โดยคำนึงถึงความต้องการในการเพิ่มการผลิตและปรับปรุงคุณภาพในอนาคต
4. การปฏิบัติตามคุณภาพเป็นไปตามระบบการจัดการคุณภาพ ISO900 อย่างเคร่งครัด โดยมีการควบคุมรายละเอียดทุกนาทีของการติดตั้งอุปกรณ์ทั้งหมดอย่างเข้มงวด
