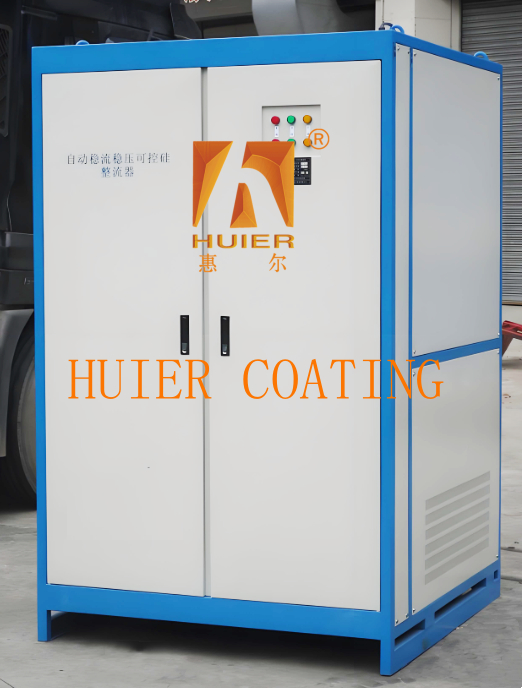

1ภาพรวมของอุปกรณ์
Silicon Controlled Rectifier (SCR) เป็นอุปกรณ์แปลงพลังงานที่มี thyristor เป็นอุปกรณ์พลังงานหลักและวงจรควบคุมดิจิตอลที่ฉลาดที่สามารถแปลงกระแสไฟฟ้าสลับ (AC) เป็นกระแสไฟฟ้าตรง (DC) ที่ควบคุมได้อย่างมีประสิทธิภาพคุณลักษณะของมันประกอบด้วยประสิทธิภาพสูง ไม่มีการใช้งานกล ความเร็วการตอบสนองอย่างรวดเร็ว ขนาดเล็ก และมันถูกใช้อย่างแพร่หลายในการควบคุมความแรงดัน, การปรับปรุง, การพลิกกลับและการควบคุมอัตโนมัติ
2. ฟังก์ชันหลัก
การแก้ไขที่ควบคุมได้: ควบคุมความกระชับกําลัง / กระแสไฟฟ้าแบบ DC ออกได้อย่างแม่นยํา โดยการปรับสัญญาณกระตุ้นจากเสาควบคุม
การกําหนดความแรงดันและการสลับ: รองรับการควบคุมพลังงานไฟฟ้าในสองทิศทาง เหมาะสําหรับการเคลือบไฟฟ้า, การปรับปรุงไฟฟ้า, การทําความร้อนด้วยการชักและกระบวนการอื่น ๆ
ลักษณะการประหยัดพลังงาน: เมื่อเทียบกับเทคโนโลยีการปรับปรุงแบบดั้งเดิม อัตราการใช้พลังงานไฟฟ้าดีขึ้นอย่างมาก ซึ่งช่วยประหยัดพลังงานอุตสาหกรรม
3ปริมาตรเทคนิค
| รายการ | รายละเอียดปารามิเตอร์ |
| ความดันการเข้า | AC 220V/380V (ระยะเดียว / สามระยะ) |
| ความดันการออก | DC 0-600V (ปรับได้) |
| กระแสออก | DC 0-3000A (ขึ้นอยู่กับรุ่น) |
| ประสิทธิภาพในการแปลง | ≥ 90% |
| ปัจจัย Ripple | ≤ 1% |
| ระดับการป้องกัน | IP20-IP54 (ขึ้นอยู่กับกรณี) |
4พื้นที่ใช้งาน
Electroplating/electrolysis: ให้พลังงาน DC ที่มั่นคงเพื่อให้ความเหมือนกันของเคลือบ
การทําความร้อนอุตสาหกรรม: ร่วมมือกับโค้ลอัดลมเพื่อทําความเข้าใจการหลอมโลหะและการรักษาความร้อน
อุปกรณ์การปั่นอาร์ค: ปกติควบคุมความมั่นคงของอาร์คเพื่อลดกระจายการปั่น
ระบบพลังงานใหม่: การควบคุมพลังงานของเครื่องปรับไฟฟ้าไฟฟ้า และระบบเก็บพลังงาน
V. ข้อควรระวังในการติดตั้งและการใช้งาน
รายละเอียดการเชื่อมต่อสายไฟฟ้า: โอนอัดเชื่อมต่อกับขั้วบวกของปั๊มพลังงาน, คาโทดเชื่อมต่อกับภาระ, และสัญญาณขั้วควบคุมต้องตรงกับความแรงกระตุ้น
การบํารุงรักษาการระบายความร้อน: ทําความสะอาดเรดิเอเตอร์เป็นประจํา เพื่อหลีกเลี่ยงการเสียหายของอุปกรณ์ที่เกิดจากความร้อนเกิน
การป้องกันความปลอดภัย: ใช้อุปกรณ์กันแสงระหว่างการทํางาน และห้ามการตัดสั้นตรงที่ปลายของภาระ
1อุปกรณ์พลังงานแกน
โครงสร้างของไทริสเตอร์ (SCR): มันประกอบด้วยสี่ชั้นของวัสดุครึ่งประสาท (PNPN) สร้างจุดเชื่อม PN สามจุด นําไปยังสามอิเล็กทรอนด์ของอะโนด (A), คาโทด (K),และไฟฟ้าควบคุม (G).
รูปแบบการบรรจุ: แบ่งออกเป็นชนิด bolt และชนิด flat เพื่อปรับตัวให้เข้ากับกรณีการระบายความร้อนและการติดตั้งต่าง ๆ
ประเภท: ไทริสตอร์แบบหนึ่งทิศทาง: เป็นแบบหนึ่งทิศทางเท่านั้น และประกอบด้วยโครงสร้าง 4 ชั้น PNPN
Triac: เป็นไทริสเตอร์สองทิศ และเท่ากับไทริสเตอร์สองทิศเดียวในแนวขนานกลับ โครงสร้างเป็น NPNPN ห้าชั้น ซึ่งมีสาน PN สี่.
2. โทปโลยีวงจรหลัก
วงจรปรับสะพานสามเฟส: มันลดปัจจัยคลื่นของแรงกระหน่ําออก (≤ 1%) ผ่านการปรับปรับหลายเฟส ซึ่งเหมาะสําหรับฉากพลังงานสูง
ดาวกลับคู่ที่มีวงจรปฏิกิริยาที่สมดุล: สมดุลการกระจายกระแสไฟฟ้าและปรับปรุงประสิทธิภาพการแปลงพลังงาน
3หน่วยควบคุม
วงจรควบคุมดิจิทัลที่ฉลาด: การควบคุมหลายวงจรที่บูรณาการ (วงจรแรงดัน,วงจรปัจจุบัน)ปัจจุบันความมั่นคง (ความแม่นยําที่ดีกว่า 1%) และฟังก์ชันการเริ่มต้นอ่อน (สามารถปรับจาก 0 ถึง 60 วินาที).
วงจรกระตุ้นและบํารุงรักษา: สัญญาณกระตุ้นถูกใช้ผ่านอิเล็กทรอนควบคุม (G) เพื่อควบคุมการนํา และวงจรหลักรักษาสถานะเปิดหลังจากการนํา
4ระบบช่วย
ระบบปรับปรุงความเย็น: ใช้ระบบปรับปรุงความเย็นด้วยอากาศ ปรับปรุงความเย็นด้วยน้ํา หรือระบบปรับปรุงความเย็นด้วยตนเอง เพื่อให้ความมั่นคงของอุณหภูมิภายใต้การใช้งานพลังงานสูง
กลไกป้องกัน: มีการบูรณาการไฟฟ้าเกินแรง, ไฟฟ้าเกินแรง, สายลัดสั้น และฟังก์ชันป้องกันอื่น ๆ เพื่อป้องกันความเสียหายของอุปกรณ์
วงจรกรอง: คอนเดเซนเตอร์และอินดูเตอร์ถูกตั้งค่าที่ปลายการเข้า / การออกเพื่อยับยั้งการรบกวนความถี่สูงและคลื่น
5. การเชื่อมต่อภายนอกและการทํางาน
รายละเอียดการเชื่อมต่อไฟฟ้า: อานอด (A) เชื่อมต่อกับขั้วบวกของเครื่องพลังงาน, คาโทด (K) เชื่อมต่อกับภาระ, และไฟฟ้าควบคุม (G) ต้องการที่จะตรงกับแรงกระชับกระตุ้น.
ไทริสตอร์สองทิศไม่มีการแยกขั้วชัดเจน และการนําทางสองทิศได้รับผลผ่านสัญญาณไฟฟ้าควบคุม
ความต้องการในการติดตั้ง: หลีกเลี่ยงการซับซ้อนระบายความร้อน และให้แน่ใจว่าการเชื่อมต่อปลายทางแน่น
6การปรับโครงสร้างการใช้งาน
สถิติการเคลือบไฟฟ้า / การเคลือบไฟฟ้า: ใช้วงจรปรับหลายระยะในการออกกําลังไฟฟ้า DC ลดคลื่นเพื่อรับรองความเหมือนกันของเคลือบ
การกําหนดความดันและฉากอินเวอร์เตอร์: ไทริสตอร์สองทิศทาง (TRIAC) รองรับฟังก์ชัน AC แบบไร้สัมผัสและทําให้วงจรควบคุมง่ายขึ้น
1.ผลประกอบการในราคาสูง: จากการวางตําแหน่งสินค้าและกลยุทธ์การพัฒนาของลูกค้า และมีราคาที่คุ้มค่าทางเศรษฐกิจเป็นพื้นฐาน เราสามารถทําผลประกอบการในราคาที่ดีที่สุด
2แนวคิดการออกแบบที่ทันสมัยและละเอียดของอุปกรณ์ พร้อมกับอุปกรณ์อุตสาหกรรมที่อัตโนมัติสูง แสดงภาพของบริษัทที่ทันสมัยและทันสมัย
3มีความสามารถในการปรับปรุงได้สูง ตอบสนองความต้องการการผลิตปัจจุบันและอนุญาตให้มีการพัฒนา โดยคํานึงถึงความต้องการในการเพิ่มผลิตและการปรับปรุงคุณภาพในอนาคต
4.การปฏิบัติตามคุณภาพยึดติดตามระบบการจัดการคุณภาพ ISO900 อย่างเคร่งครัด โดยมีการควบคุมรายละเอียดทุกขั้นตอนของอุปกรณ์ทั้งหมดอย่างเคร่งครัด
