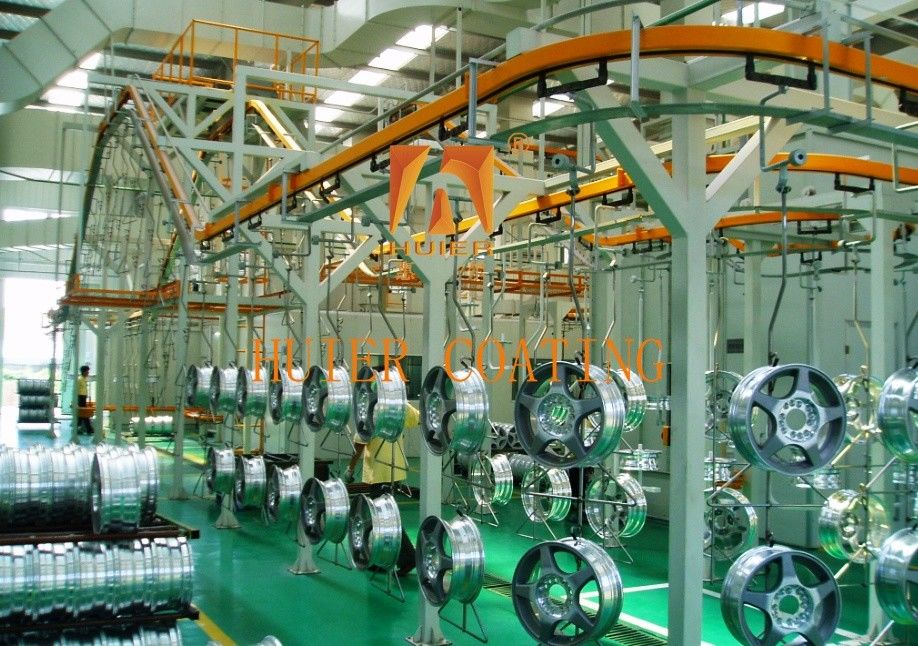

การประกอบแบบอัตโนมัติอย่างสมบูรณ์แบบ สายสีสเปรย์ไฟฟ้าสแตตติกสําหรับการเคลือบสเปรย์ฮับล้อ

คําอธิบายของอุปกรณ์:

สถาปัตยกรรมทั่วไปของอุปกรณ์การสเปรย์สีล้อรถยนต์ประกอบด้วย ระบบการรักษาก่อน, ระบบการสเปรย์, ระบบการรักษา, ระบบตรวจสอบคุณภาพและระบบช่วย.มันใช้การออกแบบสายประกอบแบบอัตโนมัติเต็ม เพื่อรองรับความต้องการการฉีดและการคุ้มครองสิ่งแวดล้อม. กระแสกระบวนการ: การบรรจุสานล้อ → การทําความสะอาด → การแห้ง → การฉีดไฟฟ้า → การฉีดแม่นยําของหุ่นยนต์ → การแข็ง → การตรวจสอบคุณภาพ → การบรรจุรองรับการสปริงสี/ผงบนพื้นฐานน้ํา (การปรับสายการผลิตภายใน 2 ชั่วโมง). การบูรณาการเคลือบนาโน: ปรับปรุงก่อนด้วยพลาสมา + การฉีดเซรามิกนาโน (ความทนทานต่อการสกัดที่ดีกว่า 300%) โปรแกรมการปล่อยคาร์บอนศูนย์ระบบทําความร้อนด้วยไฮโดรเจน + พลังงานไฟฟ้าโฟตโวลเตอิก เพื่อให้เกิดการปล่อยคาร์บอนศูนย์ตลอดกระบวนการฉีด.

โครงสร้างและส่วนประกอบหลัก:

โครงสร้างหลักและส่วนประกอบถูกอธิบายอย่างละเอียด
1.ระบบการประมวลผลก่อน
ฟังก์ชั่น : ทําความสะอาดพื้นผิวของเน็ตล้อเพื่อให้แน่ใจว่าสเปรย์แน่น
อัตโนมัติสายทําความสะอาดอุปกรณ์ฉีดความดันสูง: จานหลายมุม (ความดัน 20MPa) ปิดช่องว่างของฮับและกระบอก
ถังการบําบัดเคมี: ถังล้างอัลคาลี (pH 10-12): ลบไขมัน
ถังปริก (pH 2-3): ลบชั้นออกไซด์
ระบบน้ําหมุนเวียน: ระดับการล้างกลับ 6 ระดับ พร้อมอุปกรณ์ระบายน้ําเสีย (กรองคาร์บอนประสิทธิภาพ + ถังนิวทราเลชั่น)
2. ระบบฉีด
ปฏิบัติการ: การเคลือบแบบเรียบร้อย, สีสี, ลาก.
หน่วยฉีดไฟฟ้าสแตตติก ช้อนหมุน ปืนฉีดไฟฟ้าสแตตติก : ส่วนประกอบหลัก: ช้อนหมุนสแตตติก (ความเร็ว 50,000 รอบต่อนาที), เครื่องผลิตไฟฟ้าแรงสูง (100kV)
อัตราการกระจายกระจาย: ปริมาณอนุภาค ≤25μm, ความเหมือนกันของแผ่น ±3μm
อุปกรณ์การฟื้นฟูผง: เครื่องแยกหมุนเวียน (การฟื้นฟูหลัก) + แอรรี่องค์ประกอบกรอง (การฟื้นฟูรอง) อัตราการฟื้นฟู ≥98%.
หุ่นยนต์ที่ฉีดสถานที่ทํางานหุ่นยนต์ 6 แกน: การขับเคลื่อนมอเตอร์เซอร์โว, ความแม่นยําการตั้งตําแหน่งซ้ํา ๆ ± 0.03 มม.
การตั้งตําแหน่งทางสายตา 3 มิติ: เลเซอร์สแกนลักษณะลักษณะของฮับล้อ การปรับระยะเวลาจริงของเส้นทางการฉีด
ชุดวาล์วเปลี่ยนสีแบบฉลาด: 15 การเปลี่ยนสี, อัตราการเหลือสี < 0.3%
3. ระบบรักษา
ประสิทธิภาพ: การเคลือบแห้งเพื่อสร้างพื้นผิวความแข็งแรงสูง
หม้อรักษาอากาศร้อนอินฟราเรด หน่วยทําความร้อน: ปริมาตรประเภท
ความยาวคลื่นของแผ่นรังสีอินฟราเรด 2-5μm ความหนาแน่นของพลังงาน 8kW/m2
ความเร็วลมของอากาศร้อนหมุนเวียน 0.5-2m / s ปรับ
โมดูลควบคุมอุณหภูมิ: ปรับ PID แบบฉลาด ความแตกต่างอุณหภูมิ ± 2 °C
การฟื้นฟูความร้อนเสีย: เครื่องสะสมความร้อนเซรามิก ประหยัดพลังงาน 30%
เครื่องบํารุง UV (ไม่จํากัด) แผ่นหลอด mercurium lamp (ความยาวคลื่น 365nm) + reflector จบการแห้งผิวคลุมใน 3 วินาที
4.ระบบตรวจสอบคุณภาพ
ฟังก์ชัน: ติดตามคุณภาพและความแม่นยําของเคลือบในเวลาจริง
เครื่องตรวจจับความหนาของฟิล์มออนไลน์: เครื่องตรวจจับสามเหลี่ยมเลเซอร์ ความเร็วการสแกน 200mm/s ความแม่นยํา ±1μm
เครื่องตรวจสอบคุณภาพทางสายตาของ AI : กล้องอุตสาหกรรมความละเอียดสูง (50 ล้านพิกเซล) + อัลการิทึมการเรียนรู้ลึก อัตราการรับรู้ความบกพร่อง > 99.8%
5. ระบบช่วย
เชือกขนส่ง: เชือกแขวนทนอุณหภูมิสูง (ภาระ 500kg) ความเร็ว 0.5-3m/min ปรับได้
อุปกรณ์รักษาความปลอดภัยของสิ่งแวดล้อม: หอเผาไหม้ VOC (ประสิทธิภาพการรักษา ≥99%)
ถังการบําบัดน้ําเสียด้วยชีวเคมี (COD discharge < 50mg/L)
คอนโซลกลาง: ระบบ PLC + SCADA ที่บูรณาการ รองรับการจําลองแฝดดิจิตอล และการทํางานและการบํารุงรักษาทางไกล

ลักษณะ:

1.ผลประกอบการในราคาที่สูง โดยใช้แนวทางการวางตําแหน่งและการพัฒนาสินค้าของลูกค้า โดยใช้ผลประโยชน์ทางเศรษฐกิจ เพื่อให้เกิดผลประกอบการในราคาที่ดีที่สุด

2.แนวคิดการออกแบบอุปกรณ์ที่ทันสมัย ของความเป็นเลิศ, ระดับสูงของอัตโนมัติของอุปกรณ์อุตสาหกรรม, แสดงสไตล์ธุรกิจที่ทันสมัยที่ทันสมัย

3ความสามารถในการปรับปรุงสูงเพื่อตอบโจทย์ความต้องการการผลิตปัจจุบัน และการอนุรักษ์พื้นที่สําหรับการพัฒนา

4.มาตรฐานคุณภาพปฏิบัติตามระบบการจัดการคุณภาพ IS0900 อย่างเคร่งครัด และทุกเส้นทางเล็ก ๆ ของอุปกรณ์ติดตั้งทั้งหมดจะถูกตรวจสอบอย่างเคร่งครัด
